AGWPE

 Софтуерите които се използва за комуникация под WINDOWS между радиостанция – чрез звуковата карта или с TNC е AGW-pe , тук ще дадем някой съвети и упътвания за настройка и запускане на този софтуер.

Софтуерът може да бъде свален от официалният сайт:

http://www.sv2agw.com/downloads/

необходими са файловете:

РЕГИСТРИРАЙТЕ СЕ И ВЛЕЗТЕ В САЙТА ЗА ДА ВИЖДАТЕ ФАЙЛОВЕТЕ !!!

За да свържете радиостанция към компютъра при SOUNDMODEM режим е необходимо направата на интерфейс за връзка между звуковата карта и радиото, желателно е да е с галванично / трансформатор-но разделяне.

ptt-interface

описание на интерфейсния кабел може да намерите и ТУК

Пример за направа на галванично разделен PTT кабел:

Ptt-300x225

Описание за настройка на AGWPE модема :

1 – Инсталация – Разархивирате 3-те файла или AGWPEBG в папка на вашият диск.

2 – Стартирате AGW Packet Engine като чукнете на иконата “AGW Packet Engine” :

starting

След което ще се покаже икона в таскбара :

started1

3 – Конфигурирате AGW Packet Engin

Имайте предвид, че BayCom (PC-COM) Модеми не работят под WinNT, Win2000 и WinXP.

Чукнете на иконата от таскбара и от менюто изберете Properties

config1

от RadioPort Selection чукнете на “New Port”

config2

На диалог бокса чукнете OK и ще ви се отвори:

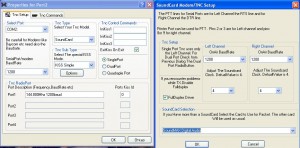

smodemset

Изберете COM Port който ще използувате за управление на радиото (TX/RX) , 1200 BaudRate, Tnc Type “SoundCard” и Tnc Sub Type “KISS Simple”, SinglePort–ако ползвате 1 честота и опишете вашата честота.

От следващото меню “Sound Card Selection” изберете вашата звукова карта която ще използвате за връзка с радиото.

3 – Рестартирайте AGWPE , след стартиране отново ще видите много малко TNC близо до AGWPE иконата на което ако се вгледате ще видите че светодиодите мигат при приемане и предаване на данни.

started2

4 – За да стартирате APRS Digi – Igate е необходимо след като е настроен и стартиран AGW Packet Engine да стартирате файла AGWUIdigi.exe , настройвате го от File – Properties , задавате сървърът към който ще се свързва aprs.bg:14580 в Actinos – Connect to APRS server задавате филтър, въвеждате вашият префикс и пасскод за APRS.

Честито, ако всичко е настроено правилно значи вече имате напълно работещо APRS Digi и APRS I-GATE , остава да регулирате правилно аудио нивата между радио и компютъра.

Ако желаете да използувате AGW Packet Engine с друга програма просто не изпълнявате точка 4. а стартирате съответната програма.

AGW Packet Engine е съвместим с UI-VIEW, DIXPRS, javaAPRS и други програми.
